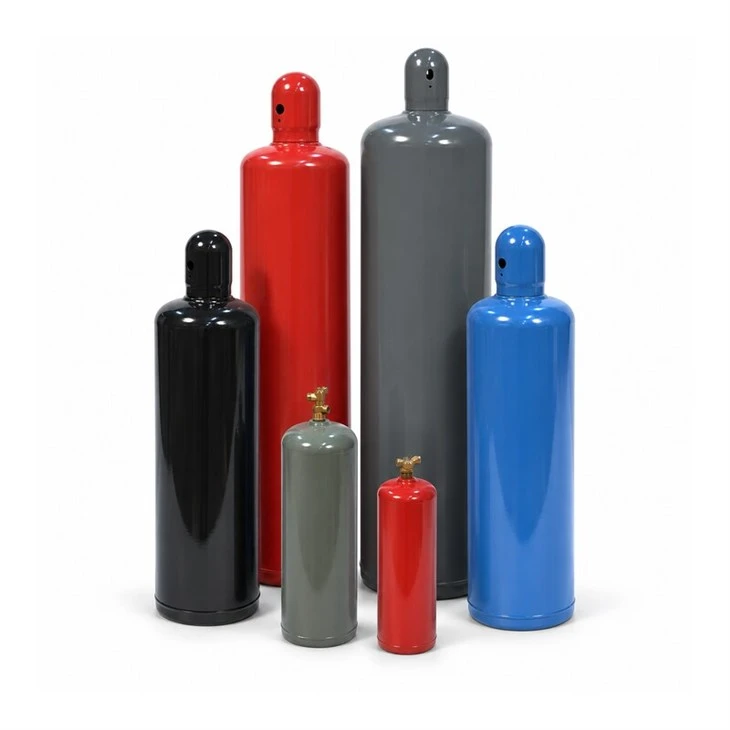

ইন্ডাস্ট্রিয়াল-গ্রেড অ্যাসিটিলিন স্টিল সিলিন্ডার (DOT-8AL / ISO 3807 কমপ্লায়েন্ট)
উচ্চ-নিরাপত্তা দ্রবীভূত অ্যাসিটিলিন কন্টেনমেন্টের জন্য প্রকৌশলী। গভীর-আঁকানো অ্যালয় স্টিল প্লেট দিয়ে তৈরি, উচ্চ-পোরোসিটি ক্যালসিয়াম সিলিকেট ভরে ভরা, এবং গ্যাস বিতরণ এবং ভারী ফ্যাব্রিকেশন প্ল্যান্টের জন্য অপ্টিমাইজ করা হয়েছে৷
পণ্য বিশেষ উল্লেখ এবং প্রযুক্তিগত তথ্য
শিল্প গ্যাস বিতরণকারীদের সুনির্দিষ্ট জাহাজ জ্যামিতি এবং কাঠামোগত সম্মতি প্রয়োজন। বাল্ক আমদানির জন্য স্ট্যান্ডার্ড কনফিগারেশন নীচে বিস্তারিত আছে।
|
মডেল |
জলের ক্ষমতা (L) |
তার ওজন (কেজি) |
বাইরের ব্যাস (মিমি) |
উচ্চতা (মিমি) |
দেয়ালের বেধ (মিমি) |
কাজের চাপ (বার/পিএসআই) |
থ্রেড স্পেসিফিকেশন |
|
ASC-10 |
10.0 |
14.5 |
219 |
430 |
3.2 |
15 / 217 |
CGA 510 / POL |
|
ASC-40 |
40.0 |
45.0 |
250 |
1020 |
4.2 |
15 / 217 |
CGA 510 / W21.8 |
|
ASC-60 |
60.0 |
62.0 |
250 |
1450 |
4.5 |
15 / 217 |
CGA 510 / DIN 477 |
উপাদান, অভ্যন্তরীণ কাঠামো এবং উত্পাদন প্রক্রিয়া
অ্যাসিটিলিন সঞ্চয়স্থানে গ্যাস বিচ্ছিন্নতা রোধ করতে অভ্যন্তরীণ রসায়নের উপর কঠোর নিয়ন্ত্রণ প্রয়োজন।
শেল উপাদান:Fabricated from HP295 or 34CrMo4 seamless steel billets, offering high tensile strength (>650 MPa) এবং অভ্যন্তরীণ চাপ সহ্য করার জন্য নিয়ন্ত্রিত প্রসারণ।
ছিদ্রযুক্ত ভর সিস্টেম:মনোলিথিক ক্যালসিয়াম সিলিকেট ব্লকে ভরা। এই কাঠামোটি 88% থেকে 92% এর ছিদ্র বজায় রাখে, অভিন্ন দ্রাবক (এসিটোন) বিতরণ নিশ্চিত করে এবং বিনামূল্যে অ্যাসিটিলিন পকেট প্রতিরোধ করে।
গঠন এবং ঢালাই:গভীর-হাইড্রোলিক প্রেসের মাধ্যমে শেল তৈরি হয়। 100% রেডিওগ্রাফিক টেস্টিং (RT) সহ স্বয়ংক্রিয় গ্যাস মেটাল আর্ক ওয়েল্ডিং (GMAW) ব্যবহার করে অনুদৈর্ঘ্য এবং ঘেরের সীমগুলি ঢালাই করা হয়েছে।
তাপ চিকিত্সা:ঠাণ্ডা গঠন এবং ঢালাই অপারেশনের সময় প্রবর্তিত অবশিষ্ট চাপ দূর করতে 920 ডিগ্রিতে স্বাভাবিক করা হয়।
মান নিয়ন্ত্রণ, পরিদর্শন এবং সার্টিফিকেশন
প্রতিটি উৎপাদন লট রপ্তানির আগে তৃতীয় পক্ষের পরিদর্শন সংস্থা (TUV, SGS, BV) দ্বারা যাচাই করা হয়।
ধ্বংসাত্মক পরীক্ষা:Batch destructive testing includes tensile testing, yield strength verification, flat-ring crushing, and burst pressure testing (minimum burst threshold >= 4x কাজের চাপ)।
নন-ধ্বংসাত্মক পরীক্ষা (NDE):হাইড্রোস্ট্যাটিক চাপ পরীক্ষা 2.5x কাজের চাপে (37.5 বার) ন্যূনতম 30 সেকেন্ড ধরে চালানো হয়। অতিস্বনক পরীক্ষা (UT) জোড় seams প্রয়োগ.
দ্রাবক এবং গণ যাচাইকরণ:অ্যাসিটোন স্যাচুরেশন নিয়ন্ত্রণ দ্রাবক চার্জ করার আগে এবং পরে সুনির্দিষ্ট ওজন দ্বারা পরিমাপ করা হয়।
সম্মতি মান:
• মার্কিন বাজার: DOT-8AL স্পেসিফিকেশন।
• EU বাজার: ISO 3807 এবং TPED (নির্দেশিকা 2010/35/EU) Pi-মার্কিং সহ।
• গ্লোবাল: ISO 9001 প্রত্যয়িত উত্পাদন সুবিধা।
অ্যাপ্লিকেশন প্রসঙ্গ এবং অপারেশনাল নির্দেশিকা
প্রাথমিক ব্যবহার:অক্সি-জ্বালানি কাটা, কাঠামোগত ইস্পাত ঢালাই, গরম করা, এবং রাসায়নিক সংশ্লেষণ।
হ্যান্ডলিং প্যারামিটার:ট্রানজিটের সময় কাত হলে সিলিন্ডারগুলিকে ব্যবহার করার ন্যূনতম 2 ঘন্টা আগে একটি উল্লম্ব অবস্থানে থাকতে হবে।
প্রবাহ হার সীমা:নিয়ন্ত্রক এবং টর্চগুলিতে অ্যাসিটোন বহন রোধ করতে সর্বোচ্চ উত্তোলনের হার প্রতি ঘন্টায় সিলিন্ডারের মোট অ্যাসিটিলিন ক্ষমতার 1/10তমের বেশি হওয়া উচিত নয়।
প্রকিউরমেন্ট ম্যানেজারদের জন্য সরবরাহকারী মূল্যায়ন গাইড
অ্যাসিটিলিন সিলিন্ডার উত্পাদনের জন্য সরবরাহকারীদের অডিট করার সময়, এই অপারেশনাল চেকপয়েন্টগুলি যাচাই করুন:
ছিদ্রযুক্ত ভর গঠন:নিশ্চিত করুন যে সরবরাহকারী অ্যাসবেস্টস-ভিত্তিক বা আলগা-ভর্তি উপকরণের পরিবর্তে একচেটিয়া ক্যালসিয়াম সিলিকেট ব্যবহার করে, কম্পনের অধীনে কাঠামোগত স্থিতিশীলতা নিশ্চিত করে৷
দ্রাবক অনুপাত নিয়ন্ত্রণ:ওজনের অসঙ্গতি এড়াতে প্রতি ব্যাচের অ্যাসিটোন শোষণ ক্ষমতা সহনশীলতার উপর ডকুমেন্টেশনের অনুরোধ করুন।
সন্ধানযোগ্যতা:ক্রমিক নম্বর, টেয়ার ওয়েট, এবং উত্পাদন তারিখগুলি স্থায়ীভাবে স্টিলের কলারে স্ট্যাম্প করা হয়েছে তা নিশ্চিত করুন, সহগামী মিল টেস্ট সার্টিফিকেট (MTC) এর সাথে মিলে যায়৷
রপ্তানি রসদ:ক্লাস 2.1 দাহ্য গ্যাসের জন্য ইউএন-প্রত্যয়িত বিপজ্জনক উপকরণ প্যাকেজিং এবং অনুগত ড্রাই-ভ্যান কন্টেইনার লোডিং পরিকল্পনা নিশ্চিত করুন৷
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: পুনরায় শংসাপত্রের জন্য প্রয়োজনীয় স্ট্যান্ডার্ড পরীক্ষা চক্র কী?
উত্তর: DOT প্রবিধানের অধীনে, প্রতি 10 বছরে পর্যায়ক্রমিক পুনঃযোগ্যতা প্রয়োজন (বা ভিজ্যুয়াল পরিদর্শন অবস্থা এবং স্থানীয় এখতিয়ারের উপর নির্ভর করে 5 বছর)। পুনঃ-পরীক্ষায় ভিজ্যুয়াল পরিদর্শন এবং হাইড্রোস্ট্যাটিক পরীক্ষা জড়িত।
প্রশ্ন: আপনি কি অ্যাসিটোন এবং অ্যাসিটিলিন দিয়ে চার্জ করা সিলিন্ডার সরবরাহ করতে পারেন?
উত্তর: রপ্তানি প্রবিধান অ্যাসিটিলিন গ্যাসে ভরা শিপিং সিলিন্ডার নিষিদ্ধ করে। আপনার স্থানীয় স্টেশনে অ্যাসিটোন দ্রাবক এবং নাইট্রোজেন ধারণ করার চাপের সঠিক পরিমাণে সিলিন্ডারগুলিকে শুকনো বা আগে থেকে{1}}চার্জ করা হয়, যা আপনার স্থানীয় স্টেশনে অ্যাসিটিলিন ভর্তির জন্য প্রস্তুত।
প্রশ্ন: সিলিন্ডার ভালভের সাথে কোন ধরনের থ্রেড লাগানো যেতে পারে?
উত্তর: স্ট্যান্ডার্ড ইনভেন্টরির মধ্যে রয়েছে CGA 510 (উত্তর আমেরিকা), DIN 477 No. 1 (ইউরোপ), এবং BS 341 No. 3 (UK)। কাস্টম ইনলেট এবং আউটলেট থ্রেডগুলি আঞ্চলিক বিতরণের প্রয়োজনীয়তার উপর ভিত্তি করে অর্ডার করার জন্য মেশিন করা হয়।
প্রশ্ন: কাস্টম ব্র্যান্ডিংয়ের জন্য আপনার স্ট্যান্ডার্ড ন্যূনতম অর্ডার পরিমাণ (MOQ) কী?
উত্তর: কাস্টম বডি কালার পেইন্টিং, লোগো স্টেনসিলিং এবং স্ট্যাম্পড কলার মার্কিংয়ের জন্য স্ট্যান্ডার্ড MOQ হল একটি 20-ফুট কন্টেইনার (FCL), যা প্রযুক্তিগত সামঞ্জস্যের উপর ভিত্তি করে মিশ্র মাপের সমন্বয় করে।
একটি প্রযুক্তিগত উদ্ধৃতি / RFQ অনুরোধ করুন
একটি সঠিক বাণিজ্যিক প্রস্তাব পেতে, অনুগ্রহ করে আপনার লক্ষ্য স্পেসিফিকেশন প্রদান করুন:
জল ক্ষমতা বা মডেল আকার
গন্তব্য পোর্ট/নিয়ন্ত্রক মান (DOT বা ISO/TPED)
ভালভ টাইপ এবং থ্রেড স্পেসিফিকেশন
পরিমাণ এবং বার্ষিক পূর্বাভাস
